【模型】一篇入门-LVQ--矢量神经网络

LVQ学习矢量量化(Learning Vector Quantization)是1988年提出的一种用来解决样本分类问题的神经网络，它的特点是通过初始化多个矢量来作为各类别的中心，再通过样本来让这些矢量中心学习到更好的位置，最后通过竞争来判别样本属于哪个类别，好了，下面就让我们更正式的详细看看LVQ神经网络是怎么一回事吧！

一、LVQ神经网络

LVQ神经网络主要用来解决样本分类的问题，也就是判断样本是哪个类别。我们先不急着讲LVQ神经网络，我们先来看看它的思想和意图，然后再正式看看LVQ神经网络，这样理解起来会比较轻松。

1.1. LVQ神经网络的思想

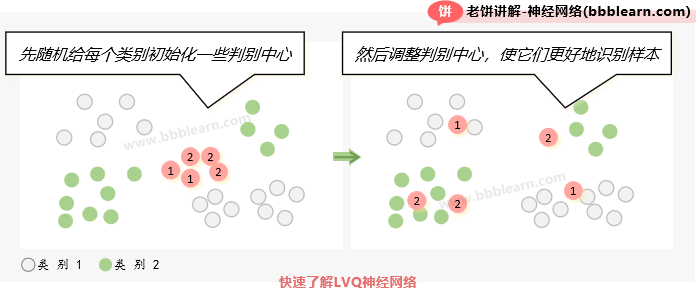

好了，我们都知道LVQ神经网络就是对样本分类，那它是怎么解决样本分类问题的呢，先来上个图：

如图所示，LVQ先对每个类别都初始化一些判别中心，每个判别中心的背后都代表一个类别，然后通过训练来调整这些判别中心的位置，使得判别中心能较好地识别训练样本的所属类别， 这样，来了新样本，只要判断新样本离哪个判别中心最近，就认为样本属于该判别中心的类别。

1.2. LVQ的神经网络-模型结构

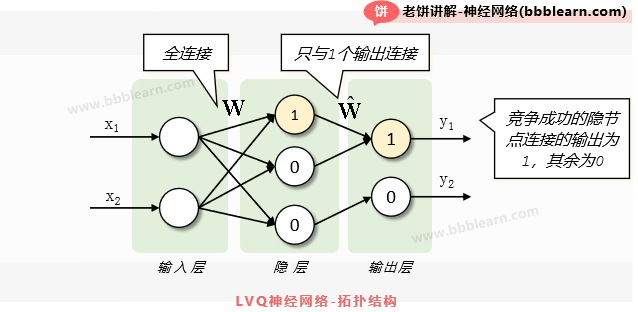

知道了LVQ的思想，那就容易理解LVQ神经网络了，LVQ神经网络的拓扑结构如下：

好了，我们一起来解读一下LVQ神经网络的结构，说说图中每一块分别是什么意思。

首先，输入层就是我们的输入，然后隐层的隐节点就代表着各个判别中心，而输入与隐节点的连接权重W，就是判别中心的位置，隐节点的值呢，就代表着输入x是不是归属于该隐节点(也就是x是不是离该判别中心最近)，用数学来表示，隐节点的值就是：

这个公式的大概意思是，先计算x与各个判别中心的距离，然后取反后进行compet，compet(竞争)是指向量中哪个值最大，就取为1，其余为0，所以最终，h是一个one-hot向量，它只有与x最小的隐节点的取值为1，其余为0。这公式大概看一下有个印象就好了，下面会用例子来具体解说，看完例子就会完全理解它了。

再来看看隐层到输出层的部分，输出层每个节点代表着一种类别，而每个隐节点(也就是判别中心)只与一个输出节点连接，也就是隐节点连接哪个输出节点，就代表着这个隐节点(判别中心)属于哪一个类别，用数学来表示，则是：

其中，h是隐层的输出，它是一个one-hot向量，则是输出层的权重，时，代表第i个输出与第j个隐节点有连接，时，就代表无连接。

1.3. LVQ神经网络-计算例子

好了，直接来看一个LVQ神经网络的计算例子，就会非常具体了。

以   为例

(1) 计算与各个判别中心的负距离

(2) 计算哪个判别中心胜出

(3)计算输出

二、LVQ神经网络的训练

摸清楚了LVQ神经网络的结构，也知道它用来干什么，那下面就可以开始来看看它是怎么训练的。

2.1. LVQ的训练-概述

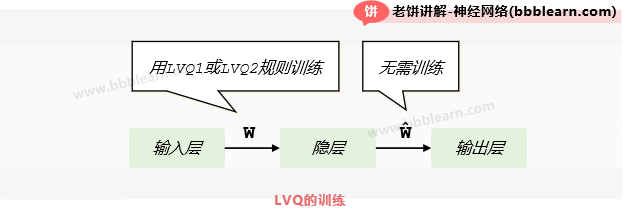

首先，LVQ的训练，只需要训练隐层权重W(也就是各个判别中心的位置)就可以了，而输出层的权重，它是不需要训练的，因为它就代表隐节点(判别中心)与输出节点(类别)的对应关系，所以只要从一开始就设置好就可以了。例如共有10个隐节点，然后设定好这10个隐节点分别与哪个输出节点连接就好了。

所以，LVQ的训练主要是训练隐层权重W，也就是训练各个判别中心的位置，而LVQ模型对的训练方法有两种：LVQ1规则与LVQ2规则，其中LVQ2是LVQ1的改进。

2.2. LVQ训练方法-LVQ1规则

LVQ1规则和LVQ2规则都是使用逐样本更新的方法来训练LVQ，它每次只用一个样本来调整判别中心的位置，我们先来说LVQ1训练方法，LVQ1规则较为简单，它根据预测的准确性来更新隐节点，如下：

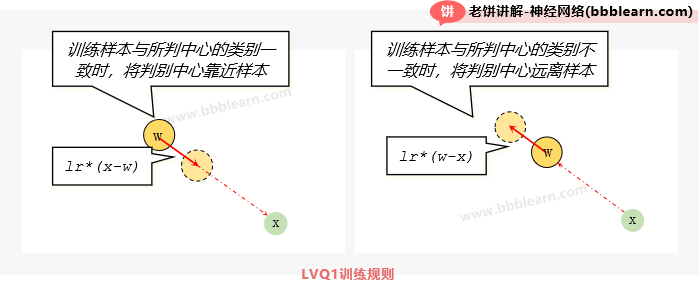

如图所示，如果样本预测正确，就将当前胜出的判别中心往样本靠近，否则远离样本，LVQ1规则就只是这么简单，好了，如果用公式来表述，那么LVQ1规则就是如下的更新公式：

其中，lr是学习率，w则是指竞争胜出的隐神经元与输入所连接的权重，也就是竞争胜出的判别中心的位置。

2.2. LVQ训练方法-LVQ2规则

接下来我们再看一下LVQ2规则，其实LVQ2规则是LVQ1的改进，也可以当作是补丁，它主要解决LVQ1训练后，可能会有些样本属于中心A，又差不多属于B的问题：

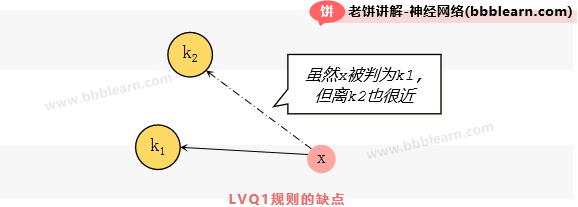

如图所示，虽然对训练样本的判别没问题，但“界限”不够清晰，会影响实际预测效果，所以就引入了LVQ2规则，来使样本点尽量更“清晰”地划分于某一个判别中心。

在讲述LVQ2规则前，我们先对相关符号进行说明

** 符号说明

          ：离样本最近的判别中心（即所竞争成功的隐节点)

          ：离样本次近的判别中心

     ：分别代表样本到的距离

好了，下面我们来继续说LVQ2规则。

LVQ2规则是指：如果 ，则对判别中心作如下更新：

上式的意义为"d1和d2差别不大，其中  一般取0.25，此时s=0.6

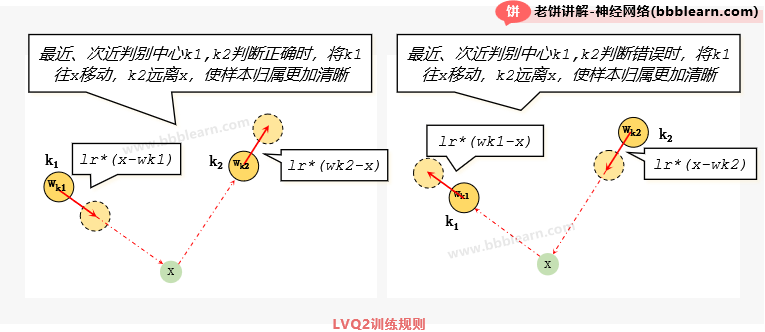

如果判别中心k1、k2对样本类别的判断准确   ，则将k1靠近样本，将k2远离样本

如果判别中心k1、k2对样本类别的判断不准确，则将k2往样本靠近，k1远离样本

用数学表述则为：

 相比于LVQ1，LVQ2考虑了次近节点的位置，使界限更为清晰。

三、LVQ神经网络-代码例子

下面我们借用matlab工具箱，来实现一个LVQ神经网络，来对样本进行分类。

闲话少说，直接上代码，LVQ代码实现例子，如下：

% 本代码展示如何用matlab工具箱训练一个LVQ神经网络
% 本代码来自《老饼讲解神经网络》www.bbblearn.com ,matlab版本：2018a
% ----数据准备--------
clear all ;close all
rand('seed',70)
P = [-3 -2 -2  0  0.5  -0.5  0 +2 +2 +3; ...
    0 +1 -1 +2 +1 -1 -2 +1 -1  0];              % 输入数据
Tc = [1 1 1 2 2 2 2 1 1 1];                     % 输出类别
T = ind2vec(Tc);                                % 将输出转为one-hot编码(代表类别的01向量)

% -----网络训练---------
net = newlvq(P,4,[0.5 ,0.5],0.01,'learnlv1');   % 初始化LVQ神经网络,共设4个隐节点,按0.5,0.5分配给两个类别
net = train(net,P,T);                           % 训练神经网络
Y = sim(net,P);                                 % 预测(one-hot形式)
Yc = vec2ind(Y);                                % 将one-hot编码形式转回类别编号形式

% 提取出各个类别的判别中心
W1       = net.iw{1,1};                         % 判别中心W1
W2 = net.lw{2,1};                               % 判别中心的类别W2

% -------打印结果-----------------
disp('判别中心W1：')                            % 打印
W1                                              % 打印类别中心判别中心W1
disp('判别中心的类别W2：')                      % 打印
W2                                              % 打印判别中心的类别W2
disp('样本的真实标签Tc：')                      % 打印
Tc                                              % 打印样本的真实标签
disp('样本的预测标签Yc：')                      % 打印
Yc                                              % 打印样本的预测标签

代码运行结果如下：

从结果可以看到，模型的预测标签与真实标签一致，成功地对样本的类别进行判别。

总结

LVQ神经网络就是一种用来做分类的模型，它对每个类别都初始化一些判别中心，然后通过训练来调整这些判别中心的位置，使得判别中心能较好地识别训练样本的所属类别，LVQ的训练可以使用LVQ1或LVQ2规则，也可以先用LVQ1训练一下，再用LVQ2继续训练。
