【介绍】一篇入门-ks与ks曲线介绍

在二分类模型中，往往会用KS曲线(Kolmogorov-Smirnov Curve)和KS指标来评估模型的效果，本文我们就来说说KS、KS曲线分别是什么，以及KS的两种公式，进一步地，再展示一下KS的手算过程和例子，并用python代码来计算一下KS和绘画KS曲线。

一、KS与KS曲线

KS曲线是一种用来看二分类模型效果的曲线，而KS(Kolmogorov-Smirnov )则是用来评估二分类模型效果的一个指标，可能有些同学糊里糊涂，不急，让我们慢慢道来。

1.1. KS与KS曲线-背景

我们都知道，KS曲线与KS都是服务于二分类模型的，在说它们之前，我们先来看看二分类模型的输出是什么，这样才知道KS和KS曲线计算的都是些什么。如下，二分类模型输出的是如下的评分(或者概率)：

这里的评分(或者概率)指的是"样本属于正样本"的评分(或者概率)，也就是它越高就代表样本越可能是正样本。而二分类模型呢，则一般会设置一个阈值，当这个评分大于所设的阈值时，就判为正样本。

1.2. KS的定义

KS全称为Kolmogorov-Smirnov，它的公式定义如下：

其中,

TPR（True  PositiveRate）查全率 : 是 1 的样本，被检查出来的概率

FPR（False PositiveRate）虚警率 : 是 0 的样本，被误检成1的概率

可以留意到，模型取不同的阈值时，TPR和FPR就会不同，好了，那上面的KS公式是啥意思呢？其实只要把TPR看作收益，FPR看作成本，那么TPR-FPR就是利润了，而模型取不同阈值就会有不同利润，而KS呢，就是最大利润了。

为什么可以把查全率TPR当作收益，把虚警率FPR当作成本呢？ 举个具体例子，例如投放广告，查全(1类被检查出来)是收益：我们成功检查出了目标客户，他们都会产生收益，而虚警(0类被误检为1类)则是成本：非目标客户被当成了目标客户，会产生不必要的投放成本。

1.3. KS的计算公式

在实际中，KS更常用的是如下计算公式，会更方便计算。

KS计算公式：

我们可以来看下公式，它其实就是分数小于阈值  的样本中，0类的占比与1类占比差距的最大值。

那么，这个计算公式是怎么得到的呢，其实只要将原始定义公式变一下形式就可以得到了：

KS计算公式-推导过程如下：


1.4. 什么是KS曲线

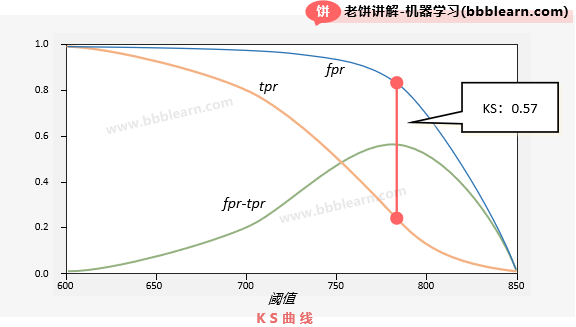

最后，我们再来看看什么是KS曲线， KS曲线如下图所示：

可以看到，以阈值为x轴，TPR、FPR、(TPR-FPR)为y轴所组成的三条变化曲线，然后标出KS的所在位置(即TPR与FPR的最大间隔点)，就是KS曲线了。

二、KS的计算-手算实例

我们知道，KS有两条公式，一条是定义公式，另一条是计算公式，在手算法一般用计算公式，而用代码实现时，则一般使用定义公式，这样会更加方便，下面我们来详细看看手算和代码计算分别怎么弄。

2.1. KS的计算-手算例子

手算KS时，我们一般都使用计算公式来计算，这样会比较方便。

KS计算公式：

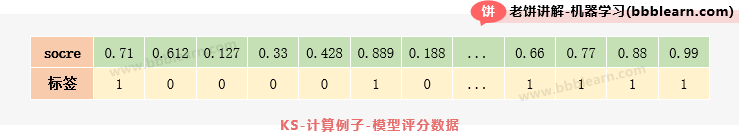

接下来我们再看看KS是怎么计算的，假设现在模型的预测分数和真实标签如下：

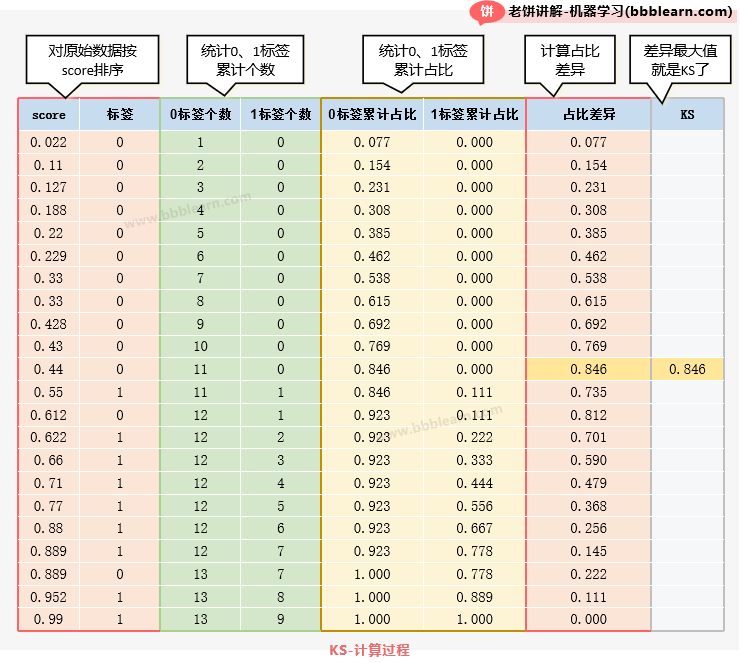

那么，根据KS计算公式，计算KS的流程如下：

需要注意的是，如上例所示，KS所对应的阈值应是下一行的0.55，而不是0.846所对应的行的0.44。这是因为上述表格统计占比时用的是"<="，而公式中需要的是"<"。

2.2. KS的计算-模糊计算方法

在数据量过大时，为节省计算量，可采用以下分组统计方法：

    1. 按socre排序，并按大小分组，例如分为5组

    2. 统计每组的(0,1)标签占比、累计占比和累计占比差异

    3. 占比差异最大者，即为KS值

三、KS的计算-代码实现

下面我们再来看看如何用python来计算KS，以及画KS曲线。在使用python代码计算KS时，由于sklearn的roc_curve函数提供了fpr和tpr，因此，更倾向于用定义公式计算更为简洁，也就是如下的公式：

好了，下面展示一个用python调用sklearn的roc_curve函数计算KS和绘制KS曲线的代码，具体如下：

'''
本代码用于展示如何用sklearn计算KS和画出KS曲线
本代码来自《老饼讲解-机器学习》www.bbblearn.com
'''
from sklearn.metrics import roc_curve
import pandas as pd
import matplotlib.pyplot as plt
import numpy as np

# -----------数据生成----------------------------
score_dict = {'score':[0.71,0.612,0.127,0.330,0.428,0.889,0.188
                       ,0.229,0.889,0.022,0.43,0.952,0.622,0.11
                       ,0.22,0.33,0.44,0.55,0.66,0.77,0.88,0.99]
             ,'label':[1,0,0,0,0,1,0,0,0,0,0,1,1,0,0,0,0,1,1,1,1,1]}    # score与label
df = pd.DataFrame(score_dict)                                           # 将数据转为df

# -------------计算ks-----------------------------
fpr, tpr, thresholds= roc_curve(df.label, df.score)                     # 计算fpr, tpr
ks_value = max(abs(fpr-tpr))                                            # 计算KS: abs(fpr-tpr)最大者就是KS

# ----------画KS曲线-------------------------------
thresholds[0] = max(df['score'])+0.01                                   # 修正thresholds的最大值
plt.figure(figsize=(10, 5))                                             # 设置图片的大小
plt.plot(thresholds,fpr, label='fpr')                                   # 标示fpr
plt.plot(thresholds,tpr, label='tpr')                                   # 标示tpr
plt.plot(thresholds,abs(fpr-tpr), label='fpr-tpr')                      # 标示fpr-tpr
plt.xlabel('thresholds')                                                # 标示x坐标轴

# 标记ks
idx = np.argwhere(abs(fpr-tpr) == ks_value)[0, 0]                       # 找最KS的位置
ks_threshold   = thresholds[idx]                                        # KS所对应的阈值
plt.plot((ks_threshold, ks_threshold), (fpr[idx], tpr[idx]),
         label='ks - {:.2f}'.format(ks_value),
         color='r', marker='o', markerfacecolor='r', markersize=5)       # 画出KS曲线
plt.scatter((ks_threshold,ks_threshold),(fpr[idx], tpr[idx]), color='r') # 标出KS
plt.legend()                                                             # 展示图例
plt.show()                                                               # 展示画布
print('阈值:',ks_threshold)                                              # 打印阈值
print('KS:',ks_value)                                                    # 打印KS

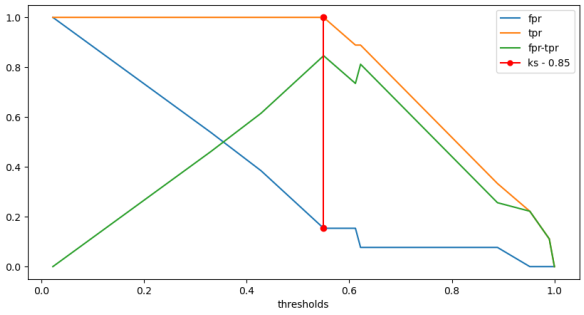

代码运行结果如下：

可以看到，它和我们上面手算的结果是一样的。而在这个例子里KS曲线不怎么好看，是因为数据比较少，多一点数据，它就是比较平滑了。

总结

看起来内容很多，其实很少，无非是KS的意义就是利润的最大值：max(TPR-FPR)，而KS曲线就是把相关的几个曲线、以及KS展示出来，在具体计算KS时，可以手算，也可以用代码实现，手算一般用手算的公式，而用代码实现则一般用定义的公式来计算，简简单单。
